2014年08月12日

PC-8801MCの整備をしています

PC-8801MCの整備をしています^^
月末に間に合えば出品予定です。

これからホワイトニングです^^;
所々に傷があるのでMC3台を1台にする予定です。
モニターとキーボードは既に半年前に終えているのがあるので、
なんとか間に合うかなとは思っています。

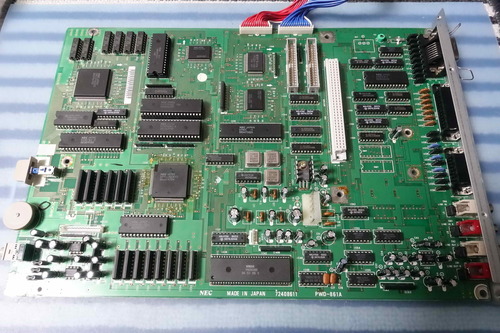

コンデンサーも全部交換しました、
液漏れしているのでコンデンサーがスルーホールからなかなか抜けません。
半田吸い取り機を使えばいいのではと突っ込まれましたが、
そんな簡単には取れません(><)

なかなか抜けないコンデンサーは、
まずはコンデンサーの足を綺麗に清掃してコンデンサーの足に半田を盛ります。
これで融点が下がるので半田が溶けやすくなります。
それでも半田がうまくのらない場合は熱して清掃を何度も繰り返します。
あとは温度を上げたコテで足を狙い撃ちしながら、コンデサーの頭を引っ張り片足だけ抜きます、
あとは残りも同じように処理します。
1個抜ぬくだけでかなりな時間がかかりますが・・
めげずに数日かけてやっています。
それと半田のコテサキはマザー2枚ぐらい仕上げたら、新しい物に交換するようにしています。
お金かかりますが失敗なく綺麗に仕上げるには仕方がない事です。


綺麗に美しく見えるように慎重にやっています^^


端子なども綺麗に磨きます^^
錆ているものは別のMCから部品取りして交換しています。


CD-ROMのミドルギアも交換済みです。
この真ん中のギアは経年で必ず割れるのでCD-ROMドライブの持病であると言えます。
今はヤフオクで作ってくれている方がおりますので、非常にありがたい事です。
以前はギアを海外から輸入していましたが、
そのままでは付きませんので、加工して自分で作るのは本当に大変です^^;
ヤフオクで購入したほうが早いです。


あと経年で大抵の場合は読み込みが悪くなっています。
ギアだけ交換したのでは、まだ完璧ではありません音楽CDを長時間かけると音飛びする事が結構あります。
私の場合はレンズの調整までします、オシロで調整します^^
可変抵抗を適当に回して読み込まなくなって私に泣きつかれても困りますので・・・
適当はお勧めできません(><)

posted by はにはに at 21:10| Comment(2) | 8801MC | このブログの読者になる | 更新情報をチェックする

2014年02月22日

PC-8801MCの2次電池

PC-8801MCの2次電池です。。。
日本製の2次電池、緑のはわずか2年ぐらいで液漏れしてよくなかったので・・・
アーケードゲームのケイブの基板なんかにもこの緑の2次電池が付いているんですが、
やはり液漏れしてるのが多く動かなくなってしまっているのをよく見かけます。

なのでオレンジのドイツ製にしておきました、
もうドイツ製のオレンジ電池を付けてから5年以上経過した88がありますが今の所は何も問題なしです。

この電池さえなければ、今頃殆どの88は廃棄されることなく大事に使われていたことでしょう。
VAと同じく本当にまずい場所に付いているので・・
メンテせずに、そのまま知らずに使っていればご臨終、間違いなしです^^;
MCやFE2の場合2次電池が切れると電源を入れるたびに青い警告画面が出てピーピー鳴きます・・・
なので電池は付けてあげないといけません。

次回出品予定の物は電池を別の場所から移動しています。
配線を持ってくる場所もあえて変えています。
sougou様が仰っておりましたが、
2次電池の付いている場所に、受け皿さえあったらどんなに良かったかと(>_<)

posted by はにはに at 20:27| Comment(0) | 8801MC | このブログの読者になる | 更新情報をチェックする

2013年01月12日

PC-8801MC

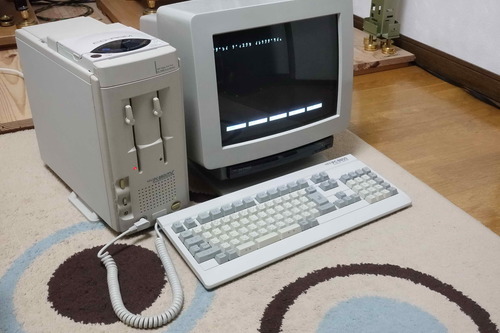

私が当時バイトして買ったPC-8801MCです。
新品再生!全てホワイトニング加工し完璧に仕上げてあります。
CD-ROMまで完璧にメンテナンスしています。
生活が非常に苦しいので、これも月末にオクに出品しようかと思っています^^;
最後の動作確認中です、さようなら88MC、青春をありがとう!
でも88の需要ってそんなにないのです・・・^^;
最近のウオッチリストは毎度10人以下です・・・
現在出品しているFEなんてまだウオッチが2人程度だったり入札すらない・・^^;
うーんMC出すのやめようかな・・・悩んでます。。。

私事ですが車が壊れまして・・・エンジン載せ換えるしかないようで。。。
中古車を買ったとしてもそれなりにかかりますし・・・
その費用がぁ〜〜あああ〜〜(><)
働いていない私に更に地獄を見ろと・・・考えただけでも頭が痛い!
私の住んでいる場所は埼玉でもド田舎なので仕事を探すにも職安まで行くのに車で1時間半かかります、
電車でもいける場所なのですが、乗り継ぎ乗り継ぎで最寄り駅まで行くのが大変で駅から非常に遠く歩いて来る人なんてまずいません。
それにガソリン代が高騰し厳しいです。
オイルは交換しなければいけませんし、タイヤも減りますし、車検も、自動車税も本当に金食い虫です。
水で走るようにならないものか・・・
倒れてから体力的な問題もあり車がどうしても必要なのです。
これから先、私は生きていけるのか?大変不安です。
posted by はにはに at 17:00| 東京 ☀| Comment(0) | 8801MC | このブログの読者になる | 更新情報をチェックする

2012年12月02日

やっとCD-ROMの交換完了!


やっとCD-ROMの交換完了!
結局サンコイチです(笑

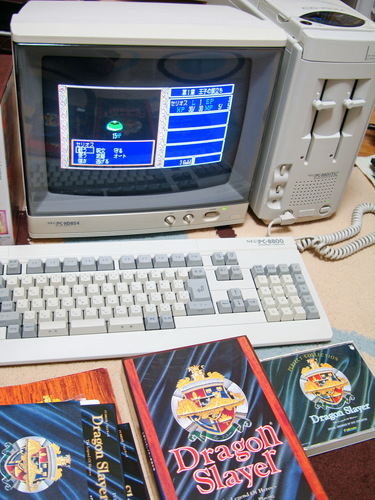

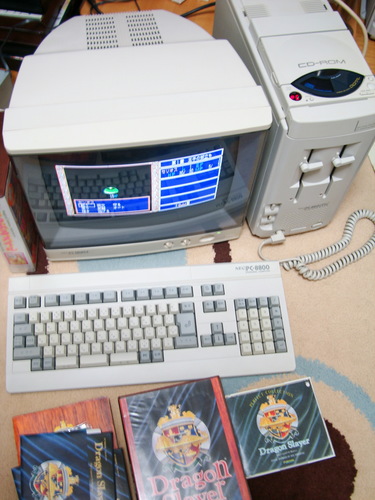

ドラコンスレイヤー英雄伝説のフロッピィを入れて、
CDドライブにドラゴンスレイヤーのスーパーアレンジVERのCDを入れてると^^
FM音源の音楽は出なくなりCDが連動してCDから音楽が出るようになるのです。
動作は完璧です!充電池を交換したばかりなのでしばらく細かなテスト(RS232Cなど)と充電をします。
修理が終わったあとの脱力感と達成感!
寝てないので今から寝ます・・・^^;
おやすみなさいZZZzzz
posted by はにはに at 17:03| 東京 ☁| Comment(2) | 8801MC | このブログの読者になる | 更新情報をチェックする

2012年12月01日

88MC用のCD-ROMもやっぱり綺麗に・・・

頼まれた以上はできる限りの仕事をしなくてはいけません。
CD-ROMも交換する事になりました。

88のCD-ROMとPCエンジンのCDROMROMはロゴが違うため。
中身をPCエンジンの中身と入れ換える作戦です。
本当は中身は一緒なので動くCD-ROMと入れ替えるだけでよいのですが・・・
そこは何もやっていないと思われたくないので私の拘りでグリスUPしたものと中身をごっそり入れ替えます。カバーはホワイトニング加工します。

ヤフオクで2台買い翌日には2台とも速攻で到着です。
な、なんという速さ・・・
88MC用のCD-ROMは経年で真ん中のギアが必ず壊れます。(対策品を除く)
フラットケーブルも細くて簡単には外れない物もありますので・・・
経年でフラットケーブルを少し触っただけで切れてしまうものもあります・・
(失敗して何度か切った事があります)
かなり慎重にやっても壊れる確立がものすごく高いので・・・念のため2台購入です。
1台はギアはしっかりしているのにレンズが弱っているのか・・・あまり読み込みません(><)
もう一台はギアが完全にダメになっていました。
結局3コイチすることになりました。。。
慎重にやりましたので何とか外蓋をうまく外す事ができました。
ガワはホワイトニング加工します。
中身はグリスUPして中身はしばらくこの状態で置いておく事にします。
加工時に下蓋が変形して蓋が閉まらなる事があるため・・・・2台あると安心です。
posted by はにはに at 19:13| 東京 🌁| Comment(6) | 8801MC | このブログの読者になる | 更新情報をチェックする

2012年11月30日

2次電池の液漏れ・・・

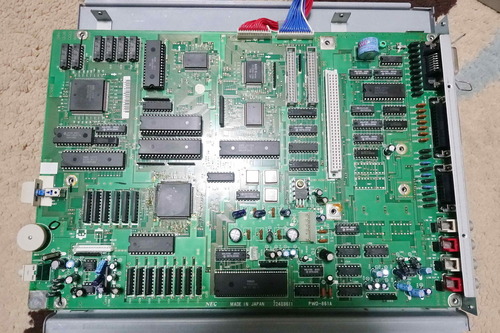

88MCのマザーにようやく到着致しました。
今日は徹夜です^^;
2次電池の部分は液漏れしてお約束の緑青(銅錆)がでています・・・
清掃しようとしたら周りのレジストが少しはがれました・・(><)
別の線をつなげて強引に補修したので・・・ギリギリセーフってところです(大汗
液漏れの範囲が広ければ本当に危うい所でした。
88VAで修理不可能になるまでの液漏れを何度も見ていますので
この程度ならマシな方だと言えます。

この青や白い2次電池は必ず液漏れします。
早く外さないと故障しますし修理もできなくなります。
ニッパーで切って線を少し残しておくのがコツです。
緑青が出てくると半田が溶けませんので、
残しておいた線に新しい2次電池を半田付けします。

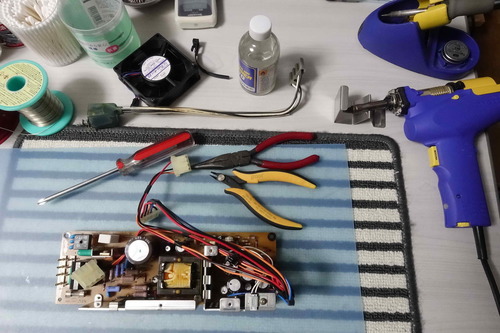

お次は電源部の抜けやすいコンデンサー交換でもしますかね・・・
今日は終わるまで寝れないな・・・
posted by はにはに at 01:20| 東京 ☀| Comment(0) | 8801MC | このブログの読者になる | 更新情報をチェックする

2012年11月29日

88MCを更に綺麗に・・・

頼まれたMCを綺麗にしていたのですが・・・
やっぱ中途半端は嫌なので・・・
更に綺麗にすることにしました。
ホワイトニング加工のようでホワイトニング加工ではない方法でやります^^;
ひたすら手で綺麗にする方法でそれなりに綺麗になりました。
もう本当に疲れたので今日はここまでにします。
Y様これで納得してくれるかなぁ・・・
NECのロゴあたりにある傷は取れませんのでご了承願います。
朝からずっとご飯も食べずに清掃してます気がつけば夜の9時・・・(笑
とても良い運動になりました。私の筋肉はカッチカチですぞ・・
脳梗塞で倒れた私も現在はかなり回復してきました。
人間には自然治癒力があるようで自分でも驚いています。

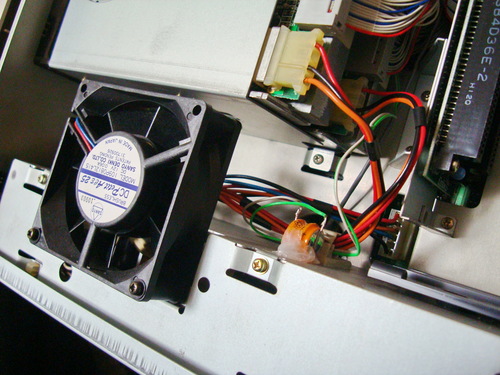

内部に2次電池があります・・・
一番下にある基板にたどり着くまでには相当な時間がかかります・・・
全部ばらばらにしなければマザーボードまでたどりつけません・・
88MCは内部の2次電池が切れると脅し文句のようにデーターが破壊される事がありますと・・
青い警告画面がでます・・・電池を交換しないと毎度のように警告画面がでますので・・・
posted by はにはに at 21:41| 東京 ☀| Comment(0) | 8801MC | このブログの読者になる | 更新情報をチェックする

PC-8801MCのメンテナンスを頼まれました^^

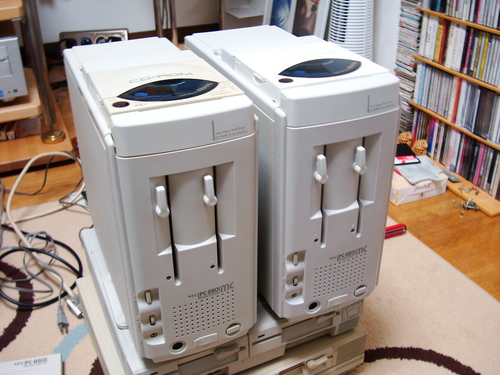

PC-8801MCです。
左はY様からの頼まれものです、右は私物でホワイトニング加工したものです^^
私のはPCエンジンのCDROMを流用していますのでCD-ROM2になっています。

頼まれたものは焼けてるようでしたので・・・
CD-ROM以外を軽くホワイトニング加工してみました・・・
そこまで頼まれてなくてもつい綺麗にしたくなって・・・
CD-ROMは完全にあぼーんしていますのでやりません^^;
少しは綺麗になったかな・・・?
