パナソニック MSX2＋ FS-A1FXをゲットしました！

パナソニック MSX2＋ FS-A1FXを手に入れました・・・・
送料込み約14.....ゲフンゲフン＾＾；

早速、遊んでみようと思い、
コンセントにプラグを指したら電源ランプがつきましたが画面が暗いままです
電源ボタンが押されっぱなしで、電源が切れません、ランプは付くんですが画面が出ません。
中を見たらアルカリ電池が液漏れでえらいことになってましてもう乾電池ではない状態に、
マザーボードが２層に分離しそうな勢いで浮いてます＾＾；

これは流石に直せたとしても内部まで分かる人にお売りしたら100％文句が来るレベルの物です＾＾；
見た目のガワだけは男前ですがｗｗｗ

もうこれは赤い糸で結ばれた運命かと思いました（爆
然るべきところに無料で配る方がこのFXにとっては幸せかと思いました。
これからこの粗大ごみを強引に送り付けますｗｗｗ
〇が様、あとはよろしくです〜
ガワだけでも可愛がってあげてください＾o＾/
見返りとか求めているわけではないので、何も送らないでくださいねｗ

元はどんな色の電池だったのか・・・
これは雑巾で拭いた後のアルカリ電池の写真なのです。
電池の蓋をドライバーでこじ開けないと開かないのでした＾＾；
確かに電源は入る、しかし画面でないｗ
ＳＯＮＹのＭＳＸ2+だったらハズレに当たると電源すら入らないのが当たり前ですからｗ
完璧な傷の無いものを作るために５台を１台にする５コイチとか何度もやってますので・・・
このＦＸはガワが綺麗だからまだいい方ですね。

Comments

お気遣い痛み入ります。当方FX改造は随時進行中ですが、メモリー増設第一弾は失敗しました。入手した９８のCバスメモリから引っこ抜いて、FX基板に載せてみましたが、正常に機能しませんでした。メモリーチップの不良の可能性考えて一個ずつ引っこ抜いて入れ替えてみましたが、症状がどんどん酷くなる有様で、6個抜いた時点で諦めて改造前に戻しました。症状も治りましたので振り出しです。極端に相性が悪いチップなのか、雷とかで死んだボードだったのか…。次はDIPタイプは諦めて、９８ノート用のSOJを使う方向に切り替えるかといったところです（配線は面倒くさいです）。

FMBIOS内蔵については、ROMの空きパターンのアドレス線をなんとか有効利用できないか検討中。S端子はビデオアンプICをゲットしたのでこれから着手します。

何人かの詳しい方とも相談しながらやってるのですが、なんだか仲間と部品を集めながら目的を果たすRPGをリアルでやってるみたいで楽しいですね。

Posted by にが at 2014年07月07日 00:58

にが様＾＾
お世話になります。

98のメモリーだとやはり違うんですかね。。。
しかも酷くなる一方ですか＾＾；；；
雷で死ぬこともまれにありますねぇ・・・
加湿器で死ぬこともあますし。

ＦＭバイオスなんとか乗せられればいいですねぇ・・・そのあたりを特に期待してます＾＾

色々な人に相談しながらですか、
なんだかとても楽しそうですね＾o＾
お近くだったら遊びに行けたのですが・・・

Posted by はにはに at 2014年07月07日 19:03

本日イケメンFX到着しました！ありがとうございます。
早速検品させていただきましたが、仰る通りアルカリ液がメインボードのパターン面を派手に侵食しちゃってますね。たぶんVRAMのあたりのパターンは逝っちゃってるんじゃないかと。積層基板の内層にも染み込んでいるようですし、かなり厳しい状態です。WX基板は回路図があるので、相当の手間をかければ復帰も不可能ではないと思いますが、そこまで手間をかける価値があるかどうか。コスト度外視のジャンカーの趣味レベルとしてやるのならアリでしょうけど、はにはにブランドの商品としては売れませんよね。

以前アルカリ電池でやられたポケコンの修理を試みたことがあるのですが、見た目で腐食したパターンはほぼ断線してました。キーボード基板とフレキが逝っちゃってて、0.2mmのポリウレタン線でチマチマ修復したのですが、数十本のポリウレタン線が狭いスペースに収まりきれなくて失敗しました。

届いたFXはガワは比較的綺麗ですしキーボードの状態もいいですね。とりあえずガワ洗浄して当方のFXとニコイチしてみたいと思いますが、筐体やFDD、キーボードといった余剰部品は何かの機会にお返しすることもできますので、必要になったら仰ってくださいね。

まずは御礼まで。

Posted by にが at 2014年07月08日 00:02

にが様＾＾
イケメソＦＸ無事に到着したようで何よりです！
やはりＶＲＡＭあたりのパターンは間違いないですよね内部の内部は手が入らないので難しいですよね（滝汗
そのイケメソＦＸを直して売って、
中身を見せたら首絞められるかもしれませんね＾＾；；

ポケコンの修理ですか。。。
あれは細かくて本当に大変ですよね＾＾；
フレキなんか断線したら目も当てられませんね・・・

電池の液漏れって本当に怖いですね。。。
88ＶＡ2のサウンド周りのコンデンサーの液漏れ凄いですが、アルカリ電池の液漏れは数倍凄いですね。

使える部品は使ってあげてくださいね＾＾
特に返さなくていいので、
ＦＤＤはＦＸに強引にもう１台増設してＦＸ2にでもしてあげてください＾＾；；；

Posted by はにはに at 2014年07月08日 21:31

はにはにさん
お世話になっております。

アルカリ電池の液漏れは本当にひどいですよね。
以前、ウチのHB-F1もアルカリ電池の液漏れでおシャカになりました。(3台あったマシンがこれで2台に)

A1WSXは大事にしたいので、バックアップ用の乾電池は入れていません。

こういう用途ではマンガン電池の方がよさそうなのですが、それよりもこまめに交換するほうが大事ですね。

ではでは。

Posted by Fram at 2014年07月09日 08:21

Fram様＾＾

アルカリ電池って液漏れすると本当に凄いんですねぇ＾＾；
電池ＢＯＸが雪の結晶みたいなってました・・・
ＨＢ-Ｆ1がお釈迦ですか・・・
電池は基本入れないほうがいいですね。
マンガンでも物によっては漏れるかもしれませんので、定期的に交換しないとダメですね＾＾

Posted by はにはに at 2014年07月09日 10:50

例のＦＸですが、見違えるように中身もイケメンになってきましたよ！

http://niga2.sytes.net/msx/FX_01.jpg
ウチにきたイケメソＦＸ

http://niga2.sytes.net/msx/FX_02.jpg
ケミコンはＲＧＢ用以外張り替えました。音源用ROMを載せるつもりで空きROMパターンにICソケット付けてます。

http://niga2.sytes.net/msx/FX_03.jpg
メモリは98ノート用メモリボードから引っぺがした514800（512kx8bit）を亀の子して半分の容量のみ使用。トータル512kBになり、DOS2も余裕で動きます。

http://niga2.sytes.net/msx/FX_04.jpg
FM音源と周辺回路をWXと同様に再現。BIOSのROMは別途必要ですが、直接IO叩けば鳴ります。RFユニットは取り外して空いたスペースにS端子用のビデオアンプを載せました。本当はNJM2268が欲しかったのですが、2267Dしかなかったのでやや簡易的な回路で妥協。

http://niga2.sytes.net/msx/FX_05.jpg
RF信号出力の穴を利用してS端子を搭載。少し窮屈なので穴を広げる必要があるようです。

http://niga2.sytes.net/msx/FX_06.jpg
コンポジットビデオ端子出力とS端子出力を同じLCDモニタで比較。RGB出力には劣りますが、ボケボケだった画像がクッキリとなり、横８０ラインモードも実用的になりました。

音源BIOSの内蔵や3倍速改造も進行の予定であります。以上板汚しすみませんでした。

Posted by にが at 2014年07月10日 00:23

にが様＾＾
いつもお世話様です。


例のＦＸが復活したのですね＾＾
おめでとうございます！！！
ケミコンも張り替えたのですね、ＲＧＢの部分は気を付けないと色変わりますからねぇｗｗｗ

これまた、メモリーが凄いことになってますね！蜘蛛の巣みたいになってますなｗｗｗ（爆

ＦＭ音源も搭載ですね！！！
更にＳ端子までｗｗｗｗ
やはりＳ端子はハッキリ、クッキリで綺麗ですね。
最新型の液晶ＴＶにはＳ端子が無いモデルがけっこうあるらしいので・・・そういうＴＶが増えたら困りますね。。

Posted by はにはに at 2014年07月10日 15:58

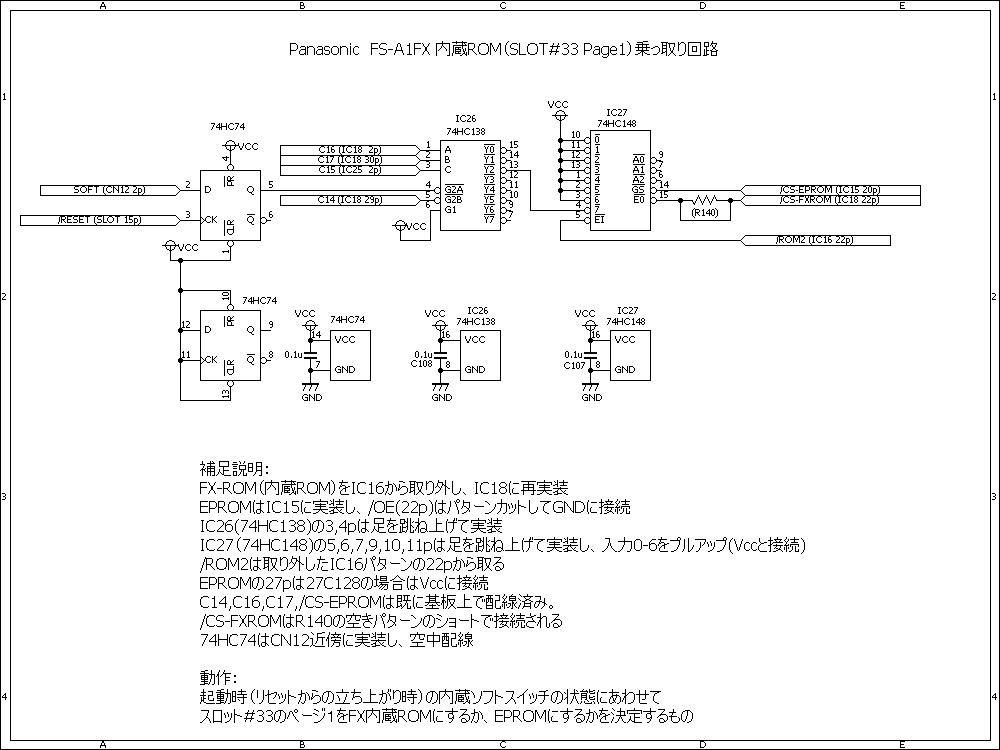

内蔵ROMの乗っ取り改造に成功しました。内蔵ソフトスイッチの状態に合わせてROMが切り替わり、内蔵ソフト「切」で起動するとEPROMに焼いたFMBIOSが内蔵ソフトの代わりにスロット#33に現れます。よって敢えてPSGサウンドにしたいときには内蔵ソフト「入」で起動すれば元通りです。

回路図と実際の作業はは以下の通りです。
http://niga2.sytes.net/msx/A1FXROMkai.BMP

http://niga2.sytes.net/msx/FX_08.jpg
実際に増設したEPROM（32kB）と、IC16→IC18へ引っ越しした内蔵ROM。

http://niga2.sytes.net/msx/FX_09.jpg
ROM裏の配線。EPROMに32kBのものを使ったため、最上位アドレス線はGNDに固定（暫定処置）など、多少のジャンパが必要。

http://niga2.sytes.net/msx/FX_10.jpg
ROM切り替えのためのロジックはWXのために用意された空きICのパターンを活用。ジャンパー線の本数は可能な限り少なくしています。ヤニ落とししていないので汚いですが…。

http://niga2.sytes.net/msx/FX_11.jpg
74HC74周り。このICに起動時の内蔵ソフトスイッチの状態が記憶され、動作中にスイッチを切り替えたり、物理スイッチの接点不良があっても暴走しなくなります。

引き続き、3倍速改造などを進めていきます。

Posted by にが at 2014年07月20日 10:18

にが様＾＾
ご苦労様です！

おおっこれはすごい！
内臓ソフトのスイッチを利用するとはっ！！
流石にが様です！
これは初心者の方には凄く敷居が高いですねｗ
蜘蛛の巣やゲジゲジを見ているようですｗ

それで、これから３倍速ですかっ！
最強ＦＸを作り上げてくださいね＾＾

Posted by はにはに at 2014年07月20日 21:53

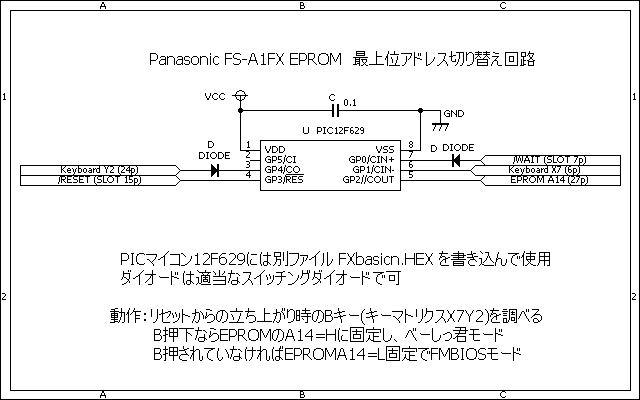

先日のROM乗っ取りの続きですが、EPROMの上位16kBに同居させたべーしっ君ぷらすを有効化する改造に成功しました。内蔵ソフト切＆「Bキー」立ち上げでFMBIOSの代わりにベーシックコンパイラが有効になります。内蔵ソフトを経由させずにFMBIOSを無効化したいときにも使えます。

http://niga2.sytes.net/msx/FXbasicn.BMP
回路図

http://niga2.sytes.net/msx/FXbasicn.asm
PICのプログラムソース

改造箇所が増えてきてジャンパー線がうっとおしくなってきましたが、まだまだネタは尽きません。

Posted by にが at 2014年07月24日 12:57

にが様〜

ついにベーシッ君プラスまで載せたのですかっ！
これは凄いｗｗｗｗ
回路図にＰＩＣのソースまでｗｗｗｗ

もう羊の皮を被った狼ＦＸですね！
まだまだ期待してますｗ
最後はジャンパーだらけになるのかな＾＾；；

Posted by はにはに at 2014年07月24日 15:29

FXのメインメモリが1MBになりました。
今回増設に使ったのは98ノート用512kｘ8ビットメモリ（514800を2個）でしたが、DRAMのくせに中途半端な容量で最上位アドレス線A9がRAS onlyという変な仕様だったのを逆手にとってマッパーレジスタを1ビットだけ外付けで拡張して全容量認識させることに成功しました。

http://niga2.sytes.net/msx/FX_12.jpg
実際に増設したロジックIC群。IOのFCh-FFhを監視して、LS670でマッパーレジスタのbit5を拡張しています。たった１ビット拡張するだけですが、配線は結構面倒…。

http://niga2.sytes.net/msx/FX_13.jpg
メモリそのものは変更なし。最上位アドレス線A9Rのみ先ほどの拡張マッパーレジスタに接続。左上のPICマイコンはべーしっ君切り替え用のもの。


http://niga2.sytes.net/msx/FX_14.jpg
証拠写真。起動時1024kB認識してます。


http://niga2.sytes.net/msx/FX_15.jpg
メモリチェックプログラムでもエラーなしでした。16kBのセグメントｘ64認識しています。

Posted by にが at 2014年07月25日 21:49

にが様
いつもお世話様です＾＾
な、なんと1024KBですか！！
私には衝撃的な証拠写真です！！
それだけメモリあると色々遊べますねｗ

ベーシッ君切替のＰＩＣも載せたんですね。
いやぁ〜蜘蛛の巣にムカデがいっぱいですねｗｗｗｗ
本当にすごいマンシンですね！

Posted by はにはに at 2014年07月26日 15:44

現在は4MBに拡張されているんですね。
凄い技術と執念です。
http://niga2.sytes.net/msx/FX4MB.html

Posted by daiki at 2016年07月23日 02:40

daiki様＾＾
にが様は増設や拡張は御手の物ですね＾＾
私にはとても真似できません・・・

Posted by はにはに at 2016年07月24日 13:09
